БЛОК УПРАВЛЕНИЯ HS14/1

Блок управления (центральный модуль шины) HSI HS14/1 Control Module — это оригинальное электронное устройство промышленного класса, разработанное немецким производителем HSI Kunststofftechnik. Блок предназначен для централизованной координации, масштабирования и синхронизации работы исполнительных механизмов в автоматических системах приточной вентиляции и микроклимата на птицефабриках и свинокомплексах. Устройство выступает в роли главного связующего узла (шлюза) между компьютером климат-контроля и оконечными контроллерами приводов.

Принцип работы и инженерные преимущества

• Параллельное управление до 16 устройств: один блок управления HS14/1 способен синхронно управлять сетью из 16 модулей переключения (например, серий HS165) или линейных приводов, обеспечивая абсолютно идентичное, плавное открытие и закрытие вентиляционных клапанов, форточек или жалюзи по всему периметру здания.
• Преобразование аналогового сигнала в цифровой: устройство принимает стандартный управляющий аналоговый сигнал 0–10 В от общего контроллера климатической системы, преобразует его в помехоустойчивый цифровой сигнал внутренней шины данных (BUS) и распределяет его между подключенными периферийными модулями.
• Экстремальная экономия на инфраструктуре питания: благодаря интеллектуальному алгоритму распределения сигналов и оптимизированной схеме коммутации шины BUS, для стабильной работы всей группы из 16 линейных приводов требуется всего один импульсный блок питания мощностью 100 ВА (или один силовой трансформатор). Это кардинально снижает затраты на кабельную продукцию, автоматику и монтаж щитового оборудования.

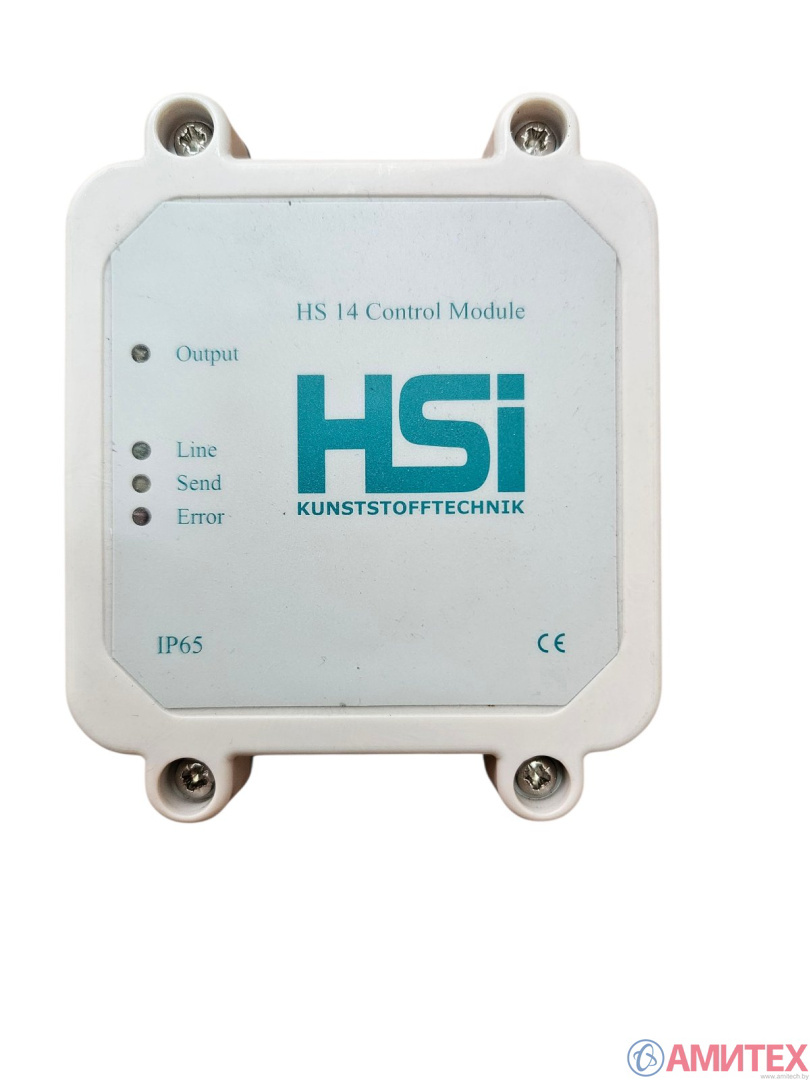

• Наглядная светодиодная диагностика: на лицевой панели прибора расположены яркие LED-индикаторы, позволяющие визуально контролировать состояние системы:
  • Output — индикация выдачи управляющего сигнала на исполнительные органы;
  • Line — подтверждение наличия стабильного электропитания в сети;
  • Send — индикация активного процесса передачи данных и обмена по шине BUS;
  • Error — светодиодный индикатор ошибки, мгновенно сигнализирующий о сбоях связи, коротком замыкании или потере периферийного модуля.
• Высокий класс защиты корпуса: герметичный пластиковый бокс со степенью защиты IP65 полностью пыленепроницаем и надежно защищен от струй воды со всех направлений. Это критически важно для работы электроники в жестких, влажных и запыленных условиях современных животноводческих ферм, а также позволяет проводить влажную санитарную обработку помещений.

Технические характеристики

• Производитель: HSI Kunststofftechnik GmbH (Германия)
• Модель: HS 14 Control Module (модификация HS14/1)
• Назначение: Преобразование сигналов климатических компьютеров и управление модулями переключения
• Входной управляющий сигнал: Аналоговый, 0–10 В постоянного тока (DC)
• Выходной интерфейс связи: Специализированная внутренняя цифровая шина (BUS)
• Максимальная емкость сети: До 16 модулей переключения / линейных приводов в параллельном режиме
• Рекомендуемая мощность источника питания: 100 ВА (VA) на всю линию из 16 приводов
• Класс защиты корпуса: IP65
• Соответствие стандартам: Знак безопасности CE (Европейское соответствие)

Сферы применения и замена
Блок применяется в составе автоматизированных комплексов управления вентиляционными шахтами, приточными стеновыми клапанами и жалюзи. Необходимость замены или установки нового модуля HS14/1 возникает при расширении вентиляционной сети птичника (наращивании количества регулируемых зон) или при выходе из строя старой платы управления из-за аварийных скачков напряжения или грозовых разрядов в электросети предприятия.
